Cpp_函数调用过程

发表于2021-09-30更新于2025-09-28阅读次数

函数调用过程

  1. 参数入栈
  2. 函数栈帧开辟
  3. 返回值返回
  4. 函数栈退出

代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
//4字节入栈
#include<stdio.h>
void fun(int a, int b)
{
    int c;
    c = a + b;
    return c;
}
int main()
{
    int a = 10;
    int b = 20;
    fun(a,b);
    return 0;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
//8字节入栈
struct Node
{
    int _1;
    int _2;
};
int fun(struct Node a, struct Node b)
{
    int c = 30;
    return c;
}
int main()
{
    struct Node a = {10, 20};
    struct Node b = {30, 40};
    fun(a, b);
    return 0;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
//12字节入栈
struct Node
{
    int _1;
    int _2;
    int _3;
};
int fun(struct Node a, struct Node b)
{
    int c = 30;
    return c;
}
int main()
{
    struct Node a = {10, 20, 30};
    struct Node b = {40, 50, 60};
    fun(a, b);
    return 0;
}

image-20211001184239521

寄存器

可以理解为CPU中的变量

如何去标志一个栈？——栈底和栈顶指针。

esp：栈顶寄存器。

ebp：栈底寄存器。

函数调用过程

  1. 参数入栈（C语言）

    1. 4字节参数（dword）入栈

      1. 顺序：从右向左
      2. 方式：使用寄存器push带入

    2. 8字节参数入栈

      1. 顺序：从右向左
      2. 方式：使用寄存器分两次push带入

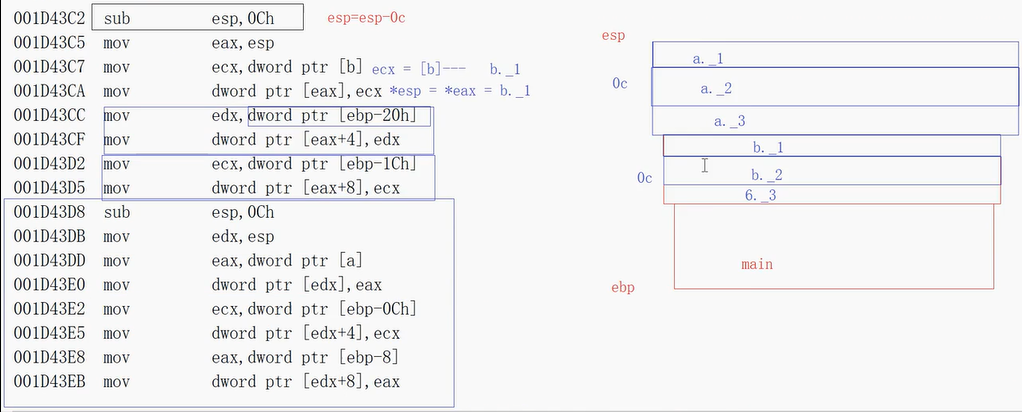

    3. （>8字节）12字节参数入栈

      image-20211001184251000

      1. 顺序：从右向左
      2. 方式：变了，栈顶先上移，即开辟足够的空间，之后利用寄存器将数据分批次复制进去。

    4. C++中，只要是自定义类型，无论多大字节，都采用先esp上移开辟空间，之后分次赋值的方式（即方式3），即>8字节的情况。

  2. 函数栈帧开辟
    其中，1、2步是为了保存现场。3、4步是开辟新的栈帧。

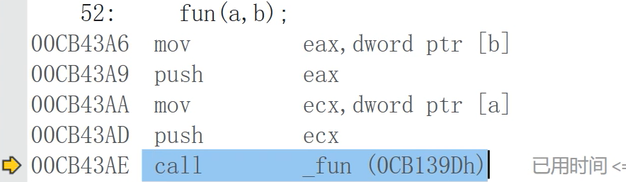

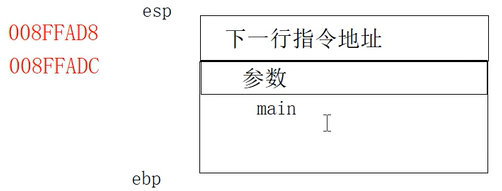

    1. 函数入参的动作完成后，汇编代码执行call(_fun)语句，esp向上移4位，将调用方函数原来的下一行指令地址存入栈。因为main中调用完成外部函数后，还要回到以前的位置。
      image-20211018205543731
      image-20211018205624299

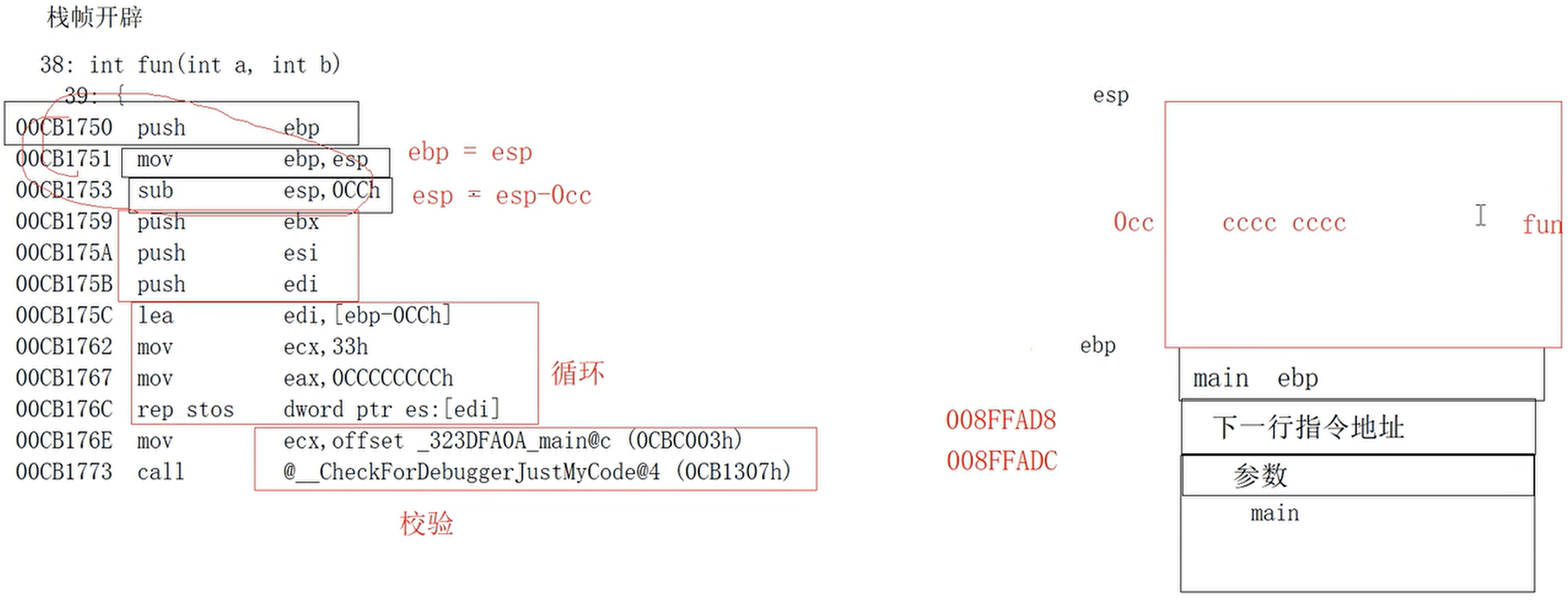

    2. 将调用方函数的栈底寄存器（ebp）入栈
      image-20211018205322518
    3. 让ebp=esp（让ebp上移到esp的位置）
    4. 让esp=esp-0**h（上移若干空间，开辟此函数的空间）
    5. 将某些寄存器（线程保护）入栈
    6. 将新开辟的栈帧空间中全部赋为0xcccccccc

  3. 函数返回值

    1. 4字节返回值：将返回值先存到eax再赋给接收变量
      image-20211018210146635
      image-20211018210420665

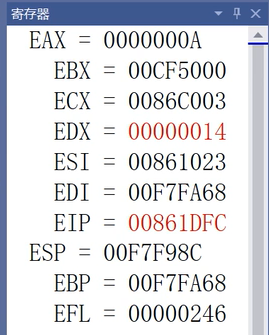

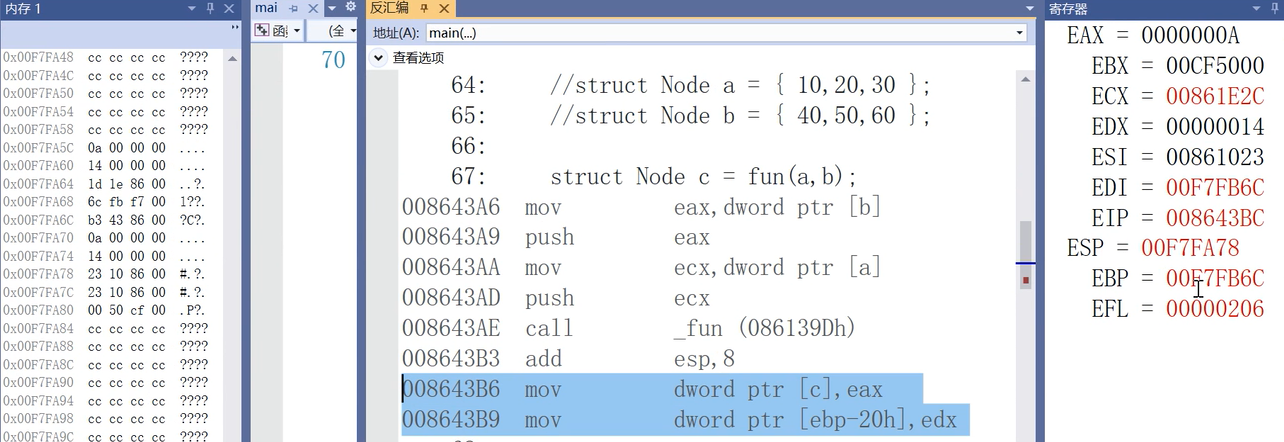

    2. 8字节返回值：将返回值分开放到两个寄存器，再赋给接收变量
      image-20211018210458734

      image-20211018210558730
      image-20211018210607525
      image-20211018210900593

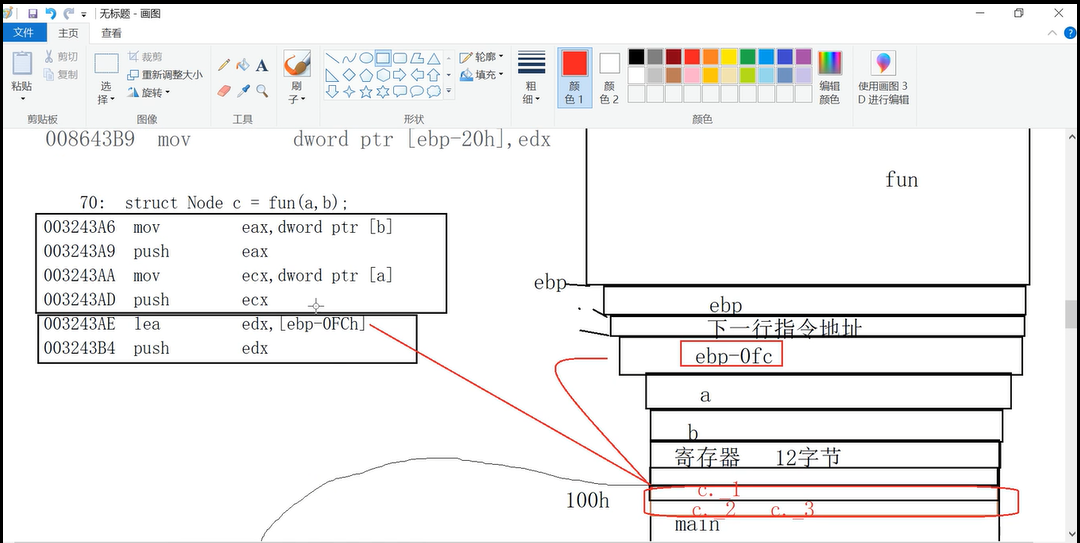

    3. （>8字节）12字节返回值：

      1. 在函数参数入栈之后，入栈一个调用方（如main）栈帧上的地址（靠近栈顶位置）
      2. 在返回值返回的时候，将返回数据分次写入到之前入栈的调用方地址上。
      3. 返回之后，将从该地址（调用方（如main）栈帧上的地址）将数据分次取出（一次4字节）到接收变量中。

      image-20211001213921252

    4. C++中，自定义类型都按照入栈一个调用方地址的方式

  4. 函数栈退出

    1. 进行当前函数栈帧的校验
    2. 将线程保护的寄存器出栈
    3. 让esp=ebp（回缩栈帧）
    4. pop操作（即将pop的位置是esp指向的位置）。
      pop ebp，意为：ebp=pop，esp指向的是原来main的ebp地址，赋给ebp，同时esp下移4字节。则ebp回指到原来的位置。形成现场恢复。

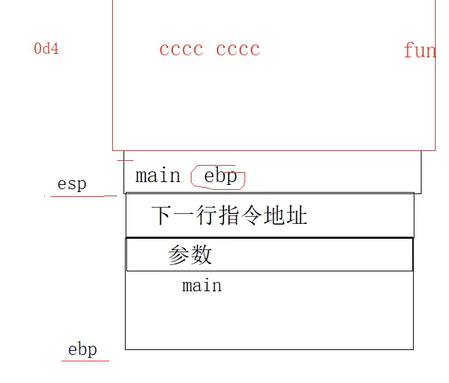

      image-20211018233157527
    5. 将下一行指令的地址还原（ret），实际上，也是一个pop，返回保留的地址值，esp下移4字节。
    6. esp再次下移若干，清除参数和之前入栈的调用方地址。下移之后，则esp和ebp回到了main函数调用外部函数之前的原始位置。函数调用结束。
      image-20211018233852672

说明

当前演示的函数调用规则是依赖于C语言默认的调用约定__cdecl，其他的还有__stdcall/__fastcall。三种差异并不大，只是负责的事情不同，清除参数是调用方执行的，stdcall是被调用方执行的。

1
2
3
4
5
struct Node __cdecl fun(int a, int b)
{
    struct Node c = {10, 20, 30};
    return c;
}
