Linux_libevent_Reactor模式

发表于2022-03-29更新于2025-11-04阅读次数

内容

  1. IO框架库
  2. Reactor模式的IO框架库包含哪些组件
  3. libevent是一个轻量级的I/O框架库。

I/O框架库

I/O框架库以库函数的形式，封装了较为底层的系统调用。
各种I/O框架库的实现原理基本相似，要么以Reactor模式实现，要么以Proactor模式实现，要么同时两种模式实现。

Reactor模式

Reactor模式要求主线程（IO处理单元）只负责监听文件描述符上是否有事件发生，有的话就立即向工作线程（逻辑单元）通知该事件。除此之外，主线程不做其他实质性的工作。即读写数据、接受新的连接、处理客户请求均在工作线程中完成。

工作流程

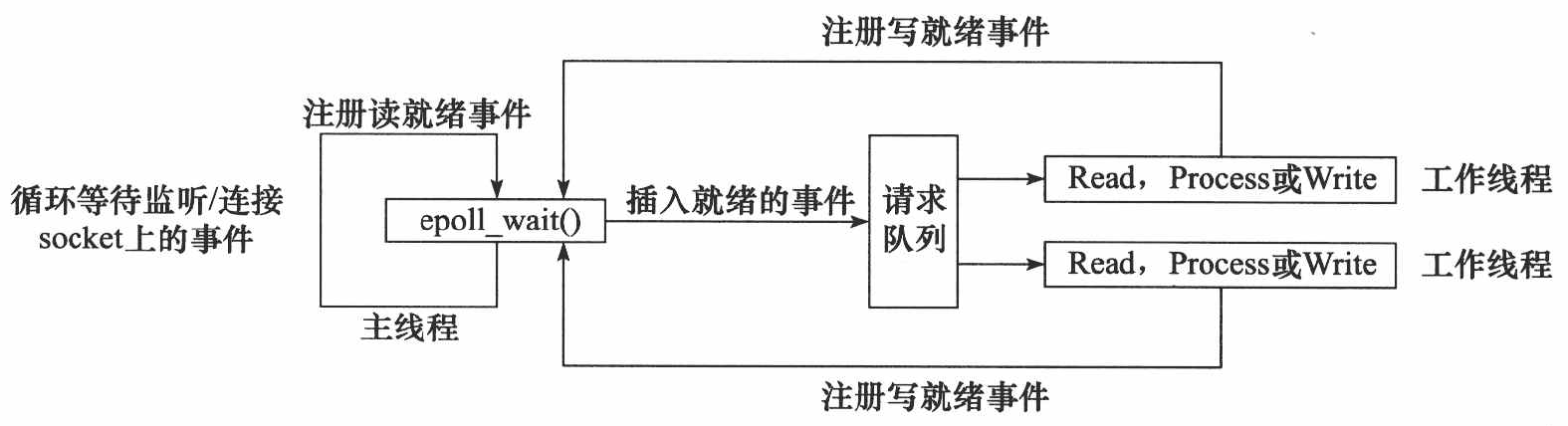

使用同步I/O模型（以epoll_wait为例）实现的Reactor模式的工作流程是：

  1. 主线程往epoll内核事件表中注册socket上的读就绪事件。
  2. 主线程调用epoll_wait等待socket上有数据可读。
  3. 当socket上有数据可读时，epoll_wait通知主线程。主线程则将socket可读事件放入请求队列。
  4. 睡眠在请求队列上的某个工作线程被唤醒，它从socket读取数据，并处理客户请求，然后工作线程往epoll内核事件表中注册该socket上的写就绪事件。
  5. 主线程调用epoll_wait等待socket可写。
  6. 当socket可写时，epoll_wait通知主线程。主线程将socket可写事件放入请求队列。
  7. 睡眠在请求队列上的某个工作线程被唤醒，它往socket上写入服务器处理客户请求的结果。

总结：主线程注册读事件，可读时，主线程放入请求队列；工作线程读数据，处理请求，工作线程注册写事件；可写时，主线程放入请求队列；工作线程写数据。

image-20220524104612105

组件框架

基于Reactor模式的I/O框架库包含如下几个组件：

  1. 句柄(Handle)
  2. 事件多路分发器(Event Demultiplexer)
  3. 事件处理器(Event Handler)和具体的事件处理器(Concrete EventHandler)
  4. Reactor。

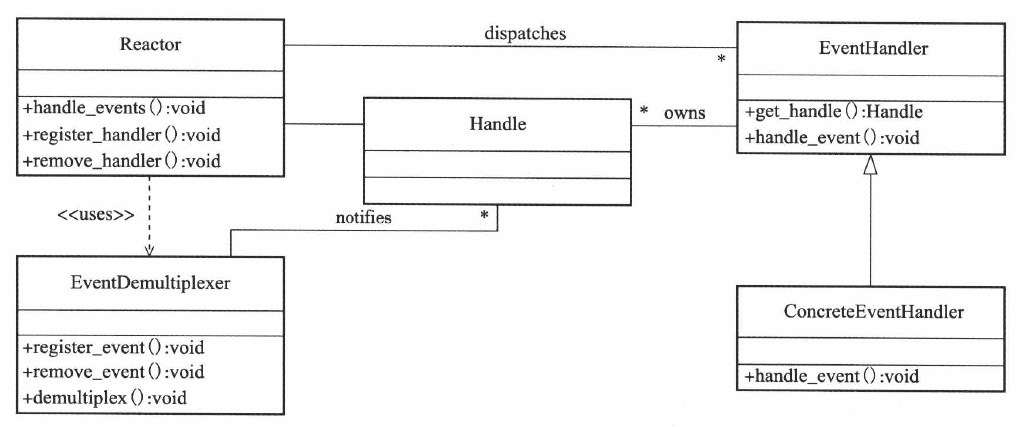

这些组件的关系如下图所示。

image-20220423142048988

  • 句柄
    • 说白了就是文件描述符，句柄在windows上某个资源的id，因为libevent库是跨平台的，所以叫法容易混用。
  • 事件多路分发器
    • 事件的到来是随机的、异步的。比如我们无法预知程序何时收到一个客户连接请求，又亦或收到一个暂停信号，所以程序需要循环地等待判断有无事件产生，这就是事件循环。
    • 在事件循环中，等待事件一般使用I/O复用技术来实现。I/O框架库一般将系统支持的各种I/O复用系统调用封装成统一的接口，称为事件多路分发器。因此事件多路分发器可以理解为封装了IO复用，提供了一个更便于使用的接口。
    • 事件多路分发器的demultiplex方法是等待事件的核心函数，其内部调用的是select、poll、epoll_wait等函数。
    • 事件多路分发器还需要实现register_event和remove_event方法，以供调用者给事件多路分发器中添加事件和从中删除事件。
  • 事件处理器和具体事件处理器
    • 事件处理器执行事件对应的业务逻辑。它通常包含一个或多个handle_event回调函数，这些回调函数在事件循环中被执行。
    • I/O框架库提供的事件处理器通常是一个接口，用户需要继承它来实现自己的事件处理器，即具体事件处理器。因此，事件处理器中的回调函数一般被声明为虚函数，以支持用户的扩展。
    • 此外，事件处理器一般还提供一个get_handle方法，它返回与该事件处理器关联的句柄。那么，事件处理器和句柄有什么关系？当事件多路分发器检测到有事件发生时，它是通过句柄来通知应用程序的。因此，我们必须将事件处理器和句柄绑定，才能在事件发生时获取到正确的事件处理器。
  • Reactor是I/O框架库的核心。它提供的几个主要方法是：
    • handle_events，该方法执行事件循环。重复过程：等待事件，然后依次处理所有就绪事件对应的事件处理器。
    • register_handler，该方法调用事件多路分发器的register_event方法来给事件多路分发器中注册一个事件。
    • remove_handler，该方法调用事件多路分发器的remove_event方法来删除事件多路分发器中的一个事件。

libevent

libevent支持的事件类型

1
2
3
4
5
6
#define EV_TIMEOUT		0x01	/* 定时事件 */
#define EV_READ			0x02	/* 可读事件 */
#define EV_WRITE		0x04	/* 可写事件 */
#define EV_SIGNAL		0x08	/* 信号事件 */
#define EV_PERSIST		0x10	/* 永久事件 */
#define EV_ET			0x20   /*边沿触发事件,需要IO复用系统调用支持,如epoll*/

编程流程

  1. 定义、创建框架示例
  2. 向框架示例注册、注销事件：指定具体哪个base、哪个描述符，哪种事件，绑定回调函数和参数
    1. 有哪些事件：IO事件（fd、EV_READ、fun_cb）、信号事件（sig、EV_SIGNAL、sig_cb）、定时器事件（-1、EV_TIMEOUT、tv_cb）
  3. 开启事件循环，实际上就是框架底层调用select/poll/epoll
  4. 事件发生之后，调用回调函数如fun_cb。

示例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
#include<sys/signal.h>	//SIGINT
#include<event.h>
void signal_cb(int fd, short event, void * argc)
{
    struct event_base* base = (event_base*)argc;
    struct timeval delay = {2, 0};
    printf("Caught an interrupt signal; exiting cleanly in 2 seconds...\n");
    event_base_loopexit(base, &delay);
}
void timeout_cb(int fd, short event, void * argc)
{
    printf("timeout\n");
}
int main()
{
    struct event_base* base = event_init();
    struct event* signal_event = evsignal_new(base, SIGINT, signal_cb, base);
    event_add(signal_event, NULL);

    timeval tv = {1, 0};
    struct event* timeout_event = evtimer_new(base, timeout_cb, NULL);
    event_add(timeout_event, &tv);

    event_base_dispatch(base);

    event_free(timeout_event);
    event_free(signal_event);
    event_base_free(base);
}

上面的代码描述了使用Libevent库的主要逻辑：

  1. 调用event_init函数创建event_base对象。一个event_base相当于一个Reactor实例。
  2. 创建具体的事件处理器，并设置他们所从属的Reactor实例。本例中的**evsignal_new用于创建信号事件处理器，evtimer_new**用于创建定时事件处理器，它们是定义在/include/event2/event.h文件中的宏，代码如下。其中evtimer_new的原型event_new的第二个参数默认赋-1，第三个参数默认赋0。
1
2
3
4
#define evsignal_new(b, x, cb, arg) \
event_new((b), (x), EV_SIGNAL|EV_PERSIST, (cb), (arg))
#define evtimer_new(b, cb, arg) \
event_new((b), -1, 0, (cb), (arg))
  1. 回调函数的格式需要统一：void fun_cb(int fd, short event, void* argc)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
#include<sys/signal.h>	//SIGINT
#include<event.h>
void sig_fun(int fd, short event, void * argc)
{
    printf("sig=%d\n", fd);
}
void timeout_fun(int fd, short event, void * argc)
{
    if(ev & EV_TIMEOUT)
    {
        printf("timeout\n");
    }
}
int main()
{
    struct event_base* base = event_init();
    assert(base != NULL);

    struct event* sig_ev = evsignal_new(base, SIGINT, sig_fun, NULL);
    event_add(sig_ev, NULL);

    struct timeval tv = {5, 0};
    //定时器不需要fd描述符、也不需要信号代号。
    //所以，相应地:	evtimer_new对应的timeout_fun回调函数中的fd参数默认赋-1
    //				evtimer_new对应的event_new函数的信号代号参数默认赋-1
    struct event* timeout_ev = evtimer_new(base, timeout_fun, NULL);
    event_add(timeout_ev, &tv);

    event_base_dispatch(base);	//开启事件循环

    event_free(sig_ev);
    event_free(timeout_ev);
    event_base_free(base);
}

ctrl+c终止进程的信号代号是2，但是信号事件并没有fd描述符，而是巧妙地复用了fd，写入信号代号。

编译测试

gcc编译链接命令后需要加后缀-levent。

MainServer

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
class TcpServer;
class ThreadPool;
class Reactor;

class MainServer
{
private:
    TcpServer * m_server;
    ThreadPool * m_pool;
    Reactor * m_reactor;
public:
    MainServer();
    ~MainServer();
    static void ListenEventCallBack(int fd, short events, void * arg);

};
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
#include"mainServer.h"
#include"tcpServer.h"
MainServer::Mainserver()
{
    m_server = new TcpServer;
}
MainServer::~MainServer()
{
    m_server = new TcpServer(IpAddressPort{"127.0.0.1", 8000});
    m_pool = new ThreadPool(3);
    m_reactor = new Reactor();
    m_reactor->AddEventAndHandler(m_server->GetLfd, EV_READ | EV_PERSIST, MainServer::ListenEventCallBack)
}
MainServer::ListenEventCallBack(int fd, short events, void * arg)
{

}
