05_mprpc_rpc框架

发表于2022-09-13更新于2025-07-13阅读次数

无RPC的代码，怎么升级使用RPC框架

在/example/callee中的代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
#include <iostream>
class UserService
{
public:
    bool Login(std::string name, std::string pwd)
    {
        std::cout << "doing local service: Login" << std::endl;
        std::cout << "name: " << name << ", pwd: " << pwd << std::endl;
    }
};
int main()
{
    UserService us;
    us.Login("xcg", "123456");
}

如上，这是独立的代码，UserService可以进行Login处理。但是如果不使用RPC框架，则只能在本地被调用。
需要想办法，能让远程调用。

编写user.proto

在/example/中的代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
syntax = "proto3";
package xcg;
option cc_generic_services = true;
message ResultCode
{
    int32 errcode = 1;
    bytes errmsg = 2;
}
message LoginRequest
{
    bytes name = 1;
    bytes pwd = 2;
}
message LoginResponse
{
    ResultCode result = 1;
    bool success = 2;
}
service UserServiceRpc
{
    rpc Login(LoginRequest) returns(LoginResponse);
}

使用protoc编译

1
protoc user.proto --cpp_out=./

接下来，就是使用user.pb.h。

服务提供者继承UserServiceRpc，实现rpc虚方法，业务处理，响应

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
// userservice.cc
#include <iostream>
#include "user.pb.h"
// 服务提供者
class UserService : public xcg::UserServiceRpc
{
public:
    bool Login(std::string name, std::string pwd)
    {
        std::cout << "doing local service: Login" << std::endl;
        std::cout << "name: " << name << ", pwd: " << pwd << std::endl;
    }
    // 重写基类UserServiceRpc的虚函数。这些方法都是框架直接调用的
    void Login(::google::protobuf::RpcController* controller,
                       const ::xcg::LoginRequest* request,
                       ::xcg::LoginResponse* response,
                       ::google::protobuf::Closure* done)
    {
        // 拿到了框架给上报的请求参数LoginRequest
        // 需要取出相应数据做本地业务
        std::string name = request->name();
        std::string pwd = request->pwd();
        // 取出数据后，调用本身已有的方法
        bool login_result = Login(name, pwd);
        // 填写响应消息
        xcg::ResultCode * result_code = response->mutable_result();
        result_code->set_errcode(0);
        result_code->set_errmsg("ok!");
        response->set_success(login_result);
        // 执行回调操作：由框架done->Run()处理消息的序列化、返回传输
        done->Run();
    }
};

这些重写了的虚函数，在哪里被调用呢？见google::protobuf::NewCallback<>生成回调函数

服务调用方调用UserServiceRpc_Stub里protobuf给我们自动实现好的rpc方法

比如，UserServiceRpc_Stub的Login方法，是位于user.pb.h中的。

而Login的调用最终会落到UserServiceRpc_Stub的channel_成员所含的方法CallMethod。

要实例化UserServiceRpc_Stub，需要一个MprpcChannel对象来给它构造，并且这个MprpcChannel要实现CallMethod。

见Mprpcchannel类。

服务调用者主程序（如calluserservice.cc）

定义要调用的某个方法的request（如LoginRequest），填写参数。

定义要调用的某个方法的response（如LoginResponse），不填写参数。

定义UserServiceRpc_Stub，通过MprpcChannel()实例化。

之后通过stub发起远程调用Login。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
#include <iostream>
#include "mprpcapplication.h"
#include "user.pb.h"
#include "mprpcchannel.h"
int main(int argc, char ** argv)
{
    // 整个程序启动以后，想使用mprpc框架来享受rpc服务调用，一定需要先调用框架的初始化函数（只初始化一次）
    MprpcApplication::Init(argc, argv);

    // 填写rpc方法的请求参数
    xcg::LoginRequest request;
    request.set_name("zhang san");
    request.set_pwd("123456");
    // 定义rpc方法的响应
    xcg::LoginResponse response;

    // 底层转到RpcChannel->CallMethod来做所有rpc方法调用的参数序列化和网络发送
    xcg::UserServiceRpc_Stub stub(new MprpcChannel());

    // 发起rpc方法的调用。
    stub.Login(nullptr, &request, &response, nullptr);

    // 一次rpc调用完成，读调用的结果
    if (response.result().errcode() == 0)
    {
        // 成功
        std::cout << "rpc login response success: " << response.success() << std::endl;
    }
    else
    {
        std::cout << "rpc login response error: " << response.result().errmsg() << std::endl;
    }
    return 0;
}

rpc服务框架的启动入口？

rpc服务框架由各个服务节点（服务提供者）启动。比如UserService，类外实现一个main函数，main函数中调用MprpcApplication::Init(argc, argv)进行框架相关的启动，比如读配置文件。
之后，各个服务节点（服务提供者）可以NotifyService发布自己节点上的服务名、方法名。
之后，各个服务节点调用Run，启动服务节点。

模拟rpc框架的使用，以分析框架需要什么东西

  1. 框架需要一个基础类，进行Init初始化，使用argc、argv参数。因为rpc服务器本身有ip地址、端口号，需要zookeeper的ip地址、端口号。从配置文件读。
  2. 框架需要提供一个可以发布服务的RpcProvider。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
// userservice.cc的代码

// class UserService的定义...
// ...

#include "mprpcapplication.h"
int main(int argc, char ** argv)
{
    // 框架的初始化操作
    MprpcApplication::Init(argc, argv);

    // provider是一个rpc网络服务对象，负责发布服务到rpc节点上
    RpcProvider provider;
    // 把UserService发布到rpc节点上
    provider.NotifyService(new UserService());

    // 启动一个rpc服务发布节点
    provider.Run();
    // 之后，进程进入阻塞状态，等待远程的rpc调用请求
}

MprpcApplication类

在/src/include中编写头文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
#pragma once
// mprpc 框架的基础类，用于初始化框架
// 单例设计
class MprpcApplication
{
public:
    static void Init(int argc, char ** argv);
    static MprpcApplication& GetInstance()
    {
        static MprpcApplication app;
        return app;
    }
private:
    MprpcApplication()
    {

    }
    MprpcApplication(const MprpcApplication&) = delete;
    MprpcApplication(MprpcApplication&&) = delete;
};

RpcProvider类

在/src/include中编写头文件

1
2
3
4
5
6
7
8
9
10
11
#pragma once
#include "google/protobuf/service.h"
// 框架提供的专门发布RPC服务的网络对象类
class RpcProvider
{
public:
    // 这里是框架提供给外部使用的，可以发布Service
    void NotifyService(::google::protobuf::Service * service);
    // 启动RPC服务节点
    void Run();
};

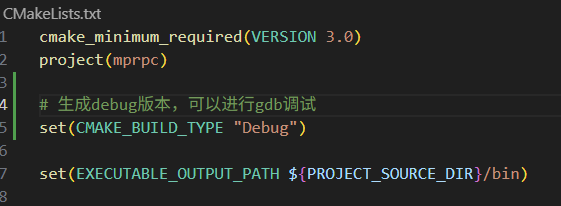

CMakeLists.txt

根目录

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
cmake_minimum_required(VERSION 3.0)
project(mprpc)

set(EXECUTABLE_OUTPUT_PATH ${PROJECT_SOURCE_DIR}/bin)

set(LIBRARY_OUTPUT_PATH ${PROJECT_SOURCE_DIR}/lib)

include_directories(${PROJECT_SOURCE_DIR}/src/include)
include_directories(${PROJECT_SOURCE_DIR}/example)
link_directories(${PROJECT_SOURCE_DIR}/lib)

# 框架的代码
add_subdirectory(src)
# 使用框架的实例代码
add_subdirectory(example)

src生成的代码就是框架的部分。需要生成一个对外的so库。

src目录

1
2
3
4
# 当前文件夹中所有文件 别名 SRC_LIST
aux_source_directory(. SRC_LIST)
# 生成动态库
add_library(mprpc SHARED ${SRC_LIST})

example目录

1
add_subdirectory(callee)

example/callee目录

1
2
3
4
5
set(SRC_LIST userservice.cc ../user.pb.cc)

add_executable(provider ${SRC_LIST})
# 声明编译时需要链接mprpc、protobuf动态库
target_link_libraries(provider mprpc protobuf)

流程

  1. 编写protobuf文件，作为协议；
  2. 继承rpc服务类。实现rpc方法。
    1. 获取请求体的参数
    2. 本地处理业务
    3. 写入响应体
    4. 执行回调操作，完成响应数据的序列化，进行发送响应。
  3. 发布服务，启动服务
    1. 初始化框架
    2. 定义发布rpc服务的对象（provider）
    3. 启动rpc服务发布节点。
  4. 服务程序进入等待状态，接受远程rpc调用请求。

rpc框架的编写

MprpcApplication类

主要需要实现Init函数。
主要用于使用外部命令行传入的参数，以及读取参数中的配置文件，进行初始化。

  1. 可以单独封装一个MprpcConfig类。MprpcApplication类使用它进行config的读取。
  2. Init只需要进行一次，所以将MprpcApplication设计为单例模式。
  3. 由于Init是静态方法，Init方法使用到了类内对象MprpcConfig，因此MprpcConfig成员需要声明为static。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
// mprpcapplication.h
#pragma once
#include "mprpcconfig.h"
// mprpc 框架的基础类，用于初始化框架
// 单例设计
class MprpcApplication
{
public:
    static void Init(int argc, char ** argv);
    static MprpcApplication& GetInstance();
private:
    static MprpcConfig m_config;
    MprpcApplication()
    {

    }
    MprpcApplication(const MprpcApplication&) = delete;
    MprpcApplication(MprpcApplication&&) = delete;
};

实现

  1. ShowArgsHelp函数用于提示用户正确的命令行参数格式
  2. Init函数主要实现
    1. 检查参数格式
    2. 通过getopt拿到参数
    3. 调用MprpcConfig成员的LoadConfigFile方法解析配置文件的信息，即获取rpc服务器和zookeeper的ip、端口
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
// mprpcapplication.cc
#include "mprpcapplication.h"
#include <iostream>
#include <unistd.h>
MprpcConfig MprpcApplication::m_config;
MprpcApplication& MprpcApplication::GetInstance()
{
    static MprpcApplication app;
    return app;
}

void ShowArgsHelp()
{
    std::cout << "format: commad -i <configfile>" << std::endl;
}
// 类外实现静态方法，不用前面加static
void MprpcApplication::Init(int argc, char ** argv)
{
    if (argc < 2)
    {
        ShowArgsHelp();
        exit(EXIT_FAILURE);
    }
    int c = 0;
    std::string config_file;
    while((c = getopt(argc, argv, "i:")) != -1)
    {
        switch (c)
        {
        case 'i':
            // 获取到配置文件的名字
            config_file = optarg;
            break;
        case '?':
            // std::cout << "invalid args!" << std::endl;
            ShowArgsHelp();
            exit(EXIT_FAILURE);
        case ':':
            // std::cout << "need <configfile>!" << std::endl;
            ShowArgsHelp();
            exit(EXIT_FAILURE);
        default:
            break;
        }
    }
    // 开始加载配置文件 rpcserver_ip rpcserver_port zookeeper_ip zookeeper_port
    m_config.LoadConfigFile(config_file.c_str());

    std::cout << "rpcserver_ip: " << m_config.Load("rpcserver_ip") << std::endl;
    std::cout << "rpcserver_port: " << m_config.Load("rpcserver_port") << std::endl;
    std::cout << "zookeeper_ip: " << m_config.Load("zookeeper_ip") << std::endl;
    std::cout << "zookeeper_port: " << m_config.Load("zookeeper_port") << std::endl;
}

若测试的是注意读取配置文件可能出现的空格、注释、无效信息问题 中的配置文件，正确结果：

1
2
3
4
5
mrcan@ubuntu:~/mprpc/bin$ ./provider -i test.conf
rpcserver_ip: 127.0.0.1
rpcserver_port: 8000
zookeeper_ip: 127.0.0.1
zookeeper_port: 5000

MprpcConfig类

  1. 提供LoadConfigFile方法，负责解析加载配置文件，将key、value插入到自身的map中
  2. 提供Load方法，可以对外提供查询key读取value。
  3. 需要集成一个unordered_map记录key、value。
  4. Trim负责在解析配置文件过程中除去字符串前后的空格。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
#pragma once
#include <unordered_map>
#include <string>
class MprpcConfig
{
public:
    // 负责解析加载配置文件
    void LoadConfigFile(const char * config_file);
    // 查询配置项信息
    std::string Load(const std::string& key);
private:
    std::unordered_map<std::string, std::string> m_configMap;
    // 去掉字符串前后的空格
    void Trim(std::string &str_buf);
};

注意读取配置文件可能出现的空格、注释、无效信息问题

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
      # rpc node ip

   rpcserver_ip        =   127.0.0.1


        # rpc node port
      rpcserver_port     =     8000



    # zookeeper ip
            zookeeper_ip   =127.0.0.1

# zookeeper port
  zookeeper_port= 5000


如上，配置文件可能有：

  1. 注释
  2. 纯空行的换行符可以用gets过滤
  3. 配置项，以=分隔，前面是key，后面是value，可能前后各有空格
    1. key前后的空格可通过Trim处理，后面肯定没有换行符。
    2. value只能用Trim处理前面的空格，因为后面可能存在空格或换行符：
      1. 5000\n：即没有空格，有一个换行符
      2. 5000 \n：即有空格，有换行符
      3. 所以需要先去掉末尾的换行符，再进行Trim处理。

实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
#include "mprpcconfig.h"
#include <iostream>
void MprpcConfig::Trim(std::string &str_buf)
{
    // 去掉字符串前面多余的空格
    int idx = str_buf.find_first_not_of(' ');
    if (idx > 0)
    {
        // 说明字符串前面有空格
        str_buf = str_buf.substr(idx, str_buf.size() - idx);
    }
    // 去掉字符串后面多余的空格
    idx = str_buf.find_last_not_of(' ');
    str_buf = str_buf.substr(0, idx + 1);
}
void MprpcConfig::LoadConfigFile(const char * config_file)
{
    FILE *pf = fopen(config_file, "r");
    if (nullptr == pf)
    {
        std::cout << config_file << " not exist!" << std::endl;
        exit(EXIT_FAILURE);
    }
    // 1. 注释
    // 2. 多余的空格
    // 3. 正确的配置项（以=分隔的）
    while (!feof(pf))
    {
        char buf[512] = {0};
        fgets(buf, 512, pf);
        std::string str_buf(buf);
        Trim(str_buf);

        // 判断 # 开头的注释 或者纯空行
        if (str_buf[0] == '#' || str_buf.empty())
        {
            continue;
        }
        int idx = str_buf.find('=');
        if (idx == -1 || idx == 0)
        {
            // 配置项不合法
            continue;
        }
        std::string key;
        std::string value;
        key = str_buf.substr(0, idx);
        // 去掉前后的空格
        Trim(key);


        // 去掉末尾的换行符
        int lineBreakIdx = str_buf.find('\n', idx + 1);
        value = str_buf.substr(idx + 1, lineBreakIdx - (idx + 1));
        // 去掉前后的空格
        Trim(value);

        m_configMap.insert({key, value});
    }
}
std::string MprpcConfig::Load(const std::string& key)
{
    auto it = m_configMap.find(key);
    if (it == m_configMap.end())
    {
        return "";
    }
    return it->second;
}

修改MprpcApplication

向其中添加一个公有static方法GetConfig()以便RpcProvider获得config对象

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
#pragma once
#include "mprpcconfig.h"
// mprpc 框架的基础类，用于初始化框架
// 单例设计
class MprpcApplication
{
public:
    static void Init(int argc, char ** argv);
    static MprpcApplication& GetInstance();
    // 以便RpcProvider获得config对象
    static MprpcConfig& GetConfig();
private:
    static MprpcConfig m_config;
    MprpcApplication()
    {

    }
    MprpcApplication(const MprpcApplication&) = delete;
    MprpcApplication(MprpcApplication&&) = delete;
};

RpcProvider类

根据[[#模拟rpc框架的使用，以分析框架需要什么东西]]，框架需要提供一个可以发布服务的RpcProvider。
主要实现：

  1. NotifyService，是框架提供给外部使用的，可以发布Service
  2. Run，启动RPC服务节点
  3. Stop，停止服务

需要集成一个TcpServer，和搭配一个Eventloop（相当于epoll）。
但是经过考虑，TcpServer没有必要写为RpcProvider的成员变量，因为只在Run方法中使用。而且我们提供的是一个对外的框架，最好不要把TcpServer的配置、复杂的参数暴露给用户，尽量让用户简单易用。
而EventLoop可能不仅Run使用，Stop还需要调用它的quit。所以定义为成员变量。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
#pragma once
#include "google/protobuf/service.h"
#include <muduo/net/TcpServer.h>
#include <muduo/net/EventLoop.h>
#include <muduo/net/InetAddress.h>
// 框架提供的专门发布RPC服务的网络对象类
class RpcProvider
{
public:
    // 这里是框架提供给外部使用的，可以发布Service
    void NotifyService(::google::protobuf::Service * service);
    // 启动RPC服务节点
    void Run();
private:
    muduo::net::EventLoop m_eventLoop;
    // 新的socket连接回调
    void onConnection(const muduo::net::TcpConnectionPtr&);
    // 已建立连接的用户的读写事件回调
    // std::function<void (const TcpConnectionPtr&, Buffer*, Timestamp)>
    void onMessage(const muduo::net::TcpConnectionPtr&, muduo::net::Buffer*, muduo::Timestamp);
};

Run实现

Run主要实现TcpServer的配置、启动。
这属于RpcProvider的网络模块。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
#include "rpcprovider.h"
#include "mprpcapplication.h"
#include <functional>
void RpcProvider::Run()
{
    std::string ip = MprpcApplication::GetInstance().GetConfig().Load("rpcserver_ip");
    uint16_t port = atoi(MprpcApplication::GetInstance().GetConfig().Load("rpcserver_port").c_str());
    muduo::net::InetAddress address(ip, port);
    // 创建TcpServer对象
    muduo::net::TcpServer server(&m_eventLoop, address, "RpcProvider");
    // 绑定连接回调和消息读写回调方法 - 分离网络代码和业务代码
    // 需要给TcpServer提供一个返回值为void，参数有TcpConnectionPtr的函数
    // 这个函数我们在RpcProvider的成员方法提供
    // 实际上，onConnection到时候由muduo库进行调用
    // 调用的就是this对象，然后需要一个_1以预留TcpConnectionPtr& conn这个参数的位置
    // std::function<void (const TcpConnectionPtr&)>
    server.setConnectionCallback(std::bind(&RpcProvider::onConnection, this, std::placeholders::_1));
    // std::function<void (const TcpConnectionPtr&, Buffer*, Timestamp)>
    server.setMessageCallback(std::bind(&RpcProvider::onMessage, this,
        std::placeholders::_1, std::placeholders::_2, std::placeholders::_3));

    // 设置muduo库的线程数量
    server.setThreadNum(4);

    std::cout << "RpcProvider Start Service at IP: " << ip << ", port: " << port << std::endl;

    // 启动网络服务
    server.start();
    // 启动epoll_wait，以阻塞的方式等待远程的连接。
    // 如果有连接请求，则muduo库会回调onConnection
    // 如果有收发数据请求，则muduo库会回调onMessage
    m_eventLoop.loop();
}

NotifyService的实现

发布Rpc服务。
是/example/callee/下的如UserService程序调用的。
（集成的muduo网络库实现了：不光能调用本地的RpcProvider，而是可以远程调用网络上的任意一个RpcProvider）

怎么做到“发布”？“发布”的本质是什么？其实是记录在案，方便远端查询，并且定位某个方法。
那么我们就要在RpcProvider类中增加：m_serviceMap，记录注册的每一个service名字和这个service对应的所有（n个）method。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
#pragma once
#include "google/protobuf/service.h"
#include <unordered_map>
// 框架提供的专门发布RPC服务的网络对象类
class RpcProvider
{
public:
    // ...
private:
    struct ServiceInfo
    {
        google::protobuf::Service * m_service;
        std::unordered_map<std::string, const google::protobuf::MethodDescriptor*> m_methodMap;
    };
    std::unordered_map<std::string, ServiceInfo> m_serviceMap;

    // ...
};

当远端一个Service服务器（比如UserService）调用RpcProvider的NotifyService时，便在里面记录信息，这就是注册，就是发布。
我们可以：

  1. 通过远端传入的Service指针，service->GetDescriptor()获得服务描述符ServiceDescriptor *，
  2. 从而获得服务的名字name()和方法的数量method_count()、每一个方法的描述符MethodDescriptor*，
  3. 从而获得每一个方法的名字name()。
  • 把所有方法的名字、方法的描述符记录在m_methodMap中。
  • 把服务描述符和m_methodMap封装在ServiceInfo结构体中。
  • 之后，把服务的名字和这个ServiceInfo作为键值对插入到m_serviceMap中。

需要引入<google/protobuf/descriptor.h>

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
#include "rpcprovider.h"
#include "mprpcapplication.h"
#include <functional>
#include <google/protobuf/descriptor.h>
void RpcProvider::NotifyService(::google::protobuf::Service * service)
{
    const google::protobuf::ServiceDescriptor * pserviceDesc = service->GetDescriptor();

    ServiceInfo service_info;
    service_info.m_service = service;
    int methodCnt = pserviceDesc->method_count();
    for(int i = 0; i < methodCnt; ++i)
    {
        // 该方法定义于ServiceDescriptor
        // const MethodDescriptor* method(int index) const;
        // 返回的是一个MethodDescriptor*
        // 获取了服务对象指定下标的rpc服务方法的描述
        const google::protobuf::MethodDescriptor* pmethodDesc = pserviceDesc->method(i);
        std::string method_name = pmethodDesc->name();
        std::cout << i << ". method_name: " << method_name << std::endl;
        service_info.m_methodMap.insert({method_name, pmethodDesc});
    }

    std::string service_name = pserviceDesc->name();
    std::cout << "service_name: " << service_name << std::endl;
    m_serviceMap.insert({service_name, service_info});
}

OnConnection

在有新的请求时，会触发OnConnection回调，用于处理连接后的操作。OnConnection的通知调用不是用户调用的，而是muduo库自动调用的。
我们暂时不用处理什么工作。只是判断一下连接状态是否正常，如果断开了则主动close。

1
2
3
4
5
6
7
8
// 新的socket连接回调
void RpcProvider::onConnection(const muduo::net::TcpConnectionPtr& conn)
{
    if (!conn->connected())
    {
        conn->shutdown();
    }
}

rpc的连接是短连接，客户端请求、服务端响应之后，服务端就会主动关闭连接。

OnMessage

消息是字节流的。

1
2
3
4
5
6
7
8
// 框架内部，RpcProvider和RpcConsumer协商好通信用的protobuf数据类型
// 请求时需要提供 service_name method_name args
// 需要处理包内的粘包问题，比如：UserService和Login以及args在一起，无法区分
// 因此需要header_size + header_str + args，先把名字部分和参数部分区分开
// 要注意需要区分args和下一个请求包的 包外粘包问题，需要在header_str中记录args_size
// 可以通过protobuf定义这个RpcHeader的message类型，根据上述设计，包含了service_name、method_name、args_size
// header_size指的是RpcHeader这个message包的字符串长度
// header_size（uint32_t 大小个字节）

定义rpcheader.proto

在src下定义此文件（rpcheader.proto）

1
2
3
4
5
6
7
8
9
10
syntax = "proto3";

package mprpc;

message RpcHeader
{
    bytes service_name = 1;
    bytes method_name = 2;
    uint32 args_size = 3;
}

之后在此目录下用protoc命令生成cc和h文件。

1
protoc rpcheader.proto --cpp_out=./

rpcprovider.cc引入rpcheader.pb.h，做读取、解析工作

  1. 解析接收到的字符流recv_buf中的内容。
    1. 取出前4个字节（sizeof uint32_t），即header_size。（header_size指的是RpcHeader这个message包的字符串长度，包含了service_name、method_name、args_size信息）。响应端通过string的copy方法读出（相应的写入方法是insert方法，是请求端填写的）。
    2. 获取了header_size之后，在recv_buf取出4字节之后的header_size长度的字符串，存入rpc_header_str。
    3. 用protobuf生成的RpcHeader的ParseFromString方法即可解析rpc_header_str，填入了RpcHeader对象。再调用RpcHeader对象方法service_name()、method_name()、args_size()即可读出解析到的数据。
    4. 之后，recv_buf的4字节 + header_size之后的args_size长度的字符串就是args的数据。可以同上述方法解析出内容。

需要引入"rpcheader.pb.h"

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
void RpcProvider::onMessage(const muduo::net::TcpConnectionPtr& conn, muduo::net::Buffer* buffer, muduo::Timestamp timestamp)
{
    // 接收到的rpc调用请求的字符流
    // 包含了方法名、参数
    std::string recv_buf = buffer->retrieveAllAsString();
    // 从字符流中读取前4个字节的header_size（即按内存中原来的2进制读取）
    // 有相应的string方法：insert、copy，是按2进制写入、读取固定字节的数据，而不是直接把数字存为长度不一的字符串。
    uint32_t header_size = 0;
    // 从recv_buf的 0 位置开始，读取uint32_t 大小个字节，存入header_size。
    recv_buf.copy((char*)&header_size, sizeof(uint32_t), 0);
    // 根据header_size读取数据头的原始字符流
    // substr表示，略过recv_buf的前uint32_t 大小个字节，返回之后的header_size长度的字符串
    // rpc_header_str 目前保存了service_name method_name args_size
    std::string rpc_header_str = recv_buf.substr(sizeof(uint32_t), header_size);
    // 用rpcheader.pb.h生成的rpcHeader中的ParseFromString反序列化rpc_header_str
    mprpc::RpcHeader rpcHeader;
    std::string service_name;
    std::string method_name;
    uint32_t args_size;
    if (rpcHeader.ParseFromString(rpc_header_str))
    {
        // header反序列化成功
        service_name = rpcHeader.service_name();
        method_name = rpcHeader.method_name();
        args_size = rpcHeader.args_size();
    }
    else
    {
        // header反序列化失败
        std::cout << "rpc_header_str: " << rpc_header_str << "parse error!" << std::endl;
        return;
    }

    // 获取rpc方法参数的字符流数据
    std::string args_str = recv_buf.substr(sizeof(uint32_t) + header_size, args_size);

    // 打印调试信息
    std::cout << "==============================" << std::endl;
    std::cout << "header_size: " << header_size << std::endl;
    std::cout << "rpc_header_str: " << rpc_header_str << std::endl;
    std::cout << "service_name: " << service_name << std::endl;
    std::cout << "method_name: " << method_name << std::endl;
    std::cout << "args_str: " << args_str << std::endl;
    std::cout << "==============================" << std::endl;
    // ...
}

查表获取service对象和method对象

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
// ...

auto service_it = m_serviceMap.find(service_name);
if (service_it == m_serviceMap.end())
{
    std::cout << service_name << " not exist!" << std::endl;
    return;
}
auto method_it = service_it->second.m_methodMap.find(method_name);
if (method_it == service_it->second.m_methodMap.end())
{
    std::cout << method_name << " not exist in " << service_name << std::endl;
    return;
}

google::protobuf::Service *service = service_it->second.m_service;
const google::protobuf::MethodDescriptor *method = method_it->second;
// ...

service->GetRequestPrototype(method).New()生成request和response

1
2
3
4
5
6
7
8
9
10
11
// ...

// 生成rpc方法调用的请求request和响应response
google::protobuf::Message *request = service->GetRequestPrototype(method).New();
if (!request->ParseFromString(args_str))
{
    std::cout << "request parse args_str error! args_str: " << args_str << std::endl;
    return;
}
google::protobuf::Message *response = service->GetResponsePrototype(method).New();
// ...

google::protobuf::NewCallback<>生成回调函数

1
2
3
4
5
6
7
8
9
10
    // ...

    // 给下面的method方法的调用，绑定一个Closure的回调函数
    google::protobuf::Closure* done = google::protobuf::NewCallback
        <RpcProvider, const muduo::net::TcpConnectionPtr&, google::protobuf::Message*>
            (this, &RpcProvider::SendRpcResponse, conn, response);

    // 在框架上根据远端rpc请求，调用当前rpc节点上发布的方法
    service->CallMethod(method, nullptr, request, response, done);
}

编写RpcProvider::SendRpcResponse()

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
void RpcProvider::SendRpcResponse(const muduo::net::TcpConnectionPtr& conn, google::protobuf::Message* response)
{
    std::string response_str;
    // 将response序列化为字符流
    if (response->SerializeToString(&response_str))
    {
        // 序列化成功后，通过网络把rpc方法执行的结果发送回rpc的调用方
        conn->send(response_str);
    }
    else
    {
        std::cout << "Serialize response_str error!" << std::endl;
    }
    conn->shutdown(); // 短连接效果，由rpcprovider主动断开连接，让出服务器资源。
}

Mprpcchannel类

1
2
3
4
5
6
7
8
9
10
11
12
13
#pragma once
#include <google/protobuf/service.h>
#include <google/protobuf/descriptor.h>
#include <google/protobuf/message.h>
class MprpcChannel : public google::protobuf::RpcChannel
{
public:
    // 所有通过stub代理对象调用的rpc方法，都走到这里了，统一做rpc方法调用的数据数据序列化和网络发送
    void CallMethod(const google::protobuf::MethodDescriptor *method,
                    google::protobuf::RpcController *controller, const google::protobuf::Message *request,
                    google::protobuf::Message *response, google::protobuf::Closure *done);

};

在这个方法中，处理服务调用方的请求包。

这个请求包只包含rpc调用的函数参数（args），不包含服务名、方法名。服务名、方法名可以用method参数查到。

把请求包（只包含args）序列化，得到序列化之后的args字符流args_str长度args_size。

填写 RpcHeader（service_name、method_name、args_size），序列化后得到 RpcHeader的字符流rpc_header_str长度header_size

之后按照约定好的格式，把header_size、rpc_header_str、args_str格式化填充、拼接到send_rpc_str。

之后便是TCP客户端编程，把send_rpc_str发送到配置文件中的远端ip、端口。

等待远端响应的数据，解析响应数据。填入了response。

CallMethod结束，Channel的使命结束，Stub的使命结束。

调用栈就回到了服务调用方的主程序中，输出response。
见服务调用者主程序

服务调用方是通过Channel得知远端服务提供方的ip、端口的。

实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
#include "mprpcchannel.h"
#include "rpcheader.pb.h"
#include "mprpcapplication.h"
#include <sys/socket.h>
#include <arpa/inet.h>
#include <unistd.h>
#include <error.h>
// 约定好的包格式：（header_size)(service_name method_name args_size)(args)
void MprpcChannel::CallMethod(const google::protobuf::MethodDescriptor *method,
    google::protobuf::RpcController *controller, const google::protobuf::Message *request,
    google::protobuf::Message *response, google::protobuf::Closure *done)
{
    const google::protobuf::ServiceDescriptor *sd = method->service();
    std::string service_name = sd->name();
    std::string method_name = method->name();

    // 序列化(args)，之后才能获取args的序列化字符串长度 args_size
    uint32_t args_size = 0;
    std::string args_str;
    if (request->SerializeToString(&args_str))
    {
        args_size = args_str.size();
    }
    else
    {
        std::cout << "serialize request error!" << std::endl;
        return;
    }
    // 填写rpc的请求header
    mprpc::RpcHeader rpcHeader;
    rpcHeader.set_service_name(service_name);
    rpcHeader.set_method_name(method_name);
    rpcHeader.set_args_size(args_size);
    // 序列化（header_size)(service_name method_name args_size)
    uint32_t header_size = 0;
    std::string rpc_header_str;
    if (rpcHeader.SerializeToString(&rpc_header_str))
    {
        header_size = rpc_header_str.size();
    }
    else
    {
        std::cout << "serialize request error!" << std::endl;
        return;
    }

    std::string send_rpc_str;
    send_rpc_str.insert(0, std::string((char*)&header_size, 4));
    send_rpc_str += rpc_header_str;
    send_rpc_str += args_str;

    // 打印调试信息
    std::cout << "==============================" << std::endl;
    std::cout << "header_size: " << header_size << std::endl;
    std::cout << "rpc_header_str: " << rpc_header_str << std::endl;
    std::cout << "service_name: " << service_name << std::endl;
    std::cout << "method_name: " << method_name << std::endl;
    std::cout << "args_str: " << args_str << std::endl;
    std::cout << "==============================" << std::endl;

    // 使用tcp编程，完成rpc方法的远程调用
    int cliendfd = socket(AF_INET, SOCK_STREAM, 0);
    if (-1 == cliendfd)
    {
        std::cout << "Create Socket Error: " << errno << std::endl;
        exit(EXIT_FAILURE);
    }

    // 读取配置文件rpcserver的信息
    std::string ip = MprpcApplication::GetInstance().GetConfig().Load("rpcserver_ip");
    uint16_t port = atoi(MprpcApplication::GetInstance().GetConfig().Load("rpcserver_port").c_str());
    struct sockaddr_in server_addr;
    server_addr.sin_family = AF_INET;
    server_addr.sin_port = htons(port);
    if (-1 == inet_pton(AF_INET, ip.c_str(), &(server_addr.sin_addr.s_addr)))
    {
        std::cout << "inet_pton Error: " << errno << std::endl;
        close(cliendfd);
        exit(EXIT_FAILURE);
    }
    if (-1 == connect(cliendfd, (struct sockaddr*)&server_addr, sizeof(server_addr)))
    {
        std::cout << "connect Error: " << errno << std::endl;
        close(cliendfd);
        exit(EXIT_FAILURE);
    }
    if (-1 == send(cliendfd, send_rpc_str.c_str(), send_rpc_str.size(), 0))
    {
        std::cout << "send Error: " << errno << std::endl;
        close(cliendfd);
        exit(EXIT_FAILURE);
    }
    char recv_buff[1024] = {0};
    int recv_size = 0;
    if (-1 == (recv_size = recv(cliendfd, recv_buff, sizeof(recv_buff), 0)))
    {
        std::cout << "recv Error: " << errno << std::endl;
        close(cliendfd);
        exit(EXIT_FAILURE);
    }
    // 反序列化rpc调用的响应数据
    // std::string response_str(recv_buff, 0, recv_size); // 如此构造有问题，如果recv_buff中存在\0则断开。
    // if (!response->ParseFromString(response_str))
    if (!response->ParseFromArray(recv_buff, recv_size))
    {
        std::cout << "parse response_str error! response_str: " << recv_buff << std::endl;
        close(cliendfd);
        return;
    }
    close(cliendfd);
}

MprpcController 的作用

用于记录rpc调用过程中的状态信息。
试想，如果请求过程中，或者响应过程中，某一环节除了问题，那么服务调用方就拿不到response任何内容了，那么它去看了个寂寞？也不清楚是哪个环节出错了。这时候可以在参数中传入mprpccontroller的指针，让对应的MprpcController对象在内部记录状态信息。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
#pragma once
#include <google/protobuf/service.h>
class MprpcController : public google::protobuf::RpcController
{
public:
    MprpcController();
    void Reset();
    bool Failed() const;
    std::string ErrorText() const;
    void SetFailed(const std::string& reason);

    // 暂时空实现
    void StartCancel();
    bool IsCanceled() const;
    void NotifyOnCancel(google::protobuf::Closure *callback);
private:
    // RPC方法执行过程中的状态
    bool m_failed;
    // RPC方法执行过程中的错误信息
    std::string m_errText;
};

实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
#include "mprpccontroller.h"
MprpcController::MprpcController()
{
    m_failed = false;
    m_errText = "";
}
void MprpcController::Reset()
{
    m_failed = false;
    m_errText = "";
}
bool MprpcController::Failed() const
{
    return m_failed;
}
std::string MprpcController::ErrorText() const
{
    return m_errText;
}
void MprpcController::SetFailed(const std::string& reason)
{
    m_failed = true;
    m_errText = reason;
}
void MprpcController::StartCancel(){}
bool MprpcController::IsCanceled() const { return false; }
void MprpcController::NotifyOnCancel(google::protobuf::Closure *callback){}

如何使用

比如在calluserservice.cc下，可以：
在stub调用某方法前，定义一个MprpcController对象，之后把其指针传到调用方法的函数参数内。
在读取response前，先判断controller的状态信息。如果错误就不读了。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
#include "mprpccontroller.h"
// ...
    // 发起rpc方法的调用。
    MprpcController controller;
    stub.Login(&controller, &request, &response, nullptr);

    if (controller.Failed()) // rpc调用过程中有异常，response没有填入数据
    {
        std::cout << controller.ErrorText() << std::endl;
    }
    else // 一次rpc调用结束，返回了，读返回的response结果
    {
        if (response.result().errcode() == 0)
        {
            // 成功
            std::cout << "rpc login response success: " << response.success() << std::endl;
        }
        else
        {
            std::cout << "rpc login response error: " << response.result().errmsg() << std::endl;
        }
    }
    return 0;
}

在mprpcchannel.cc中，有可能出现异常的地方，均用controller记录。

别忘了在src下的CMakeLists中的set(SRC_LIST ... )后面添加上mprpccontroller.cc。

日志类

编译

框架依赖muduo库，因此需要在src目录下的CMakeLists.txt添加：

如果忘记了库叫什么名字，可以在/usr/lib或/usr/local/lib下查找：

1
sudo find /usr -name "libmuduo*"
1
2
3
4
/usr/local/lib/libmuduo_http.a
/usr/local/lib/libmuduo_net.a
/usr/local/lib/libmuduo_base.a
/usr/local/lib/libmuduo_inspect.a

我们需要的muduo的库名：muduo_net、muduo_base

1
2
3
4
5
6
# 当前文件夹中所有文件 别名 SRC_LIST
aux_source_directory(. SRC_LIST)
# 生成动态库
add_library(mprpc SHARED ${SRC_LIST})
# 依赖muduo库
target_link_libraries(mprpc muduo_net muduo_base pthread)

由于我们在编译muduo时编译成了静态库，而我们现在CMake指定生成的是动态库（add_library(mprpc SHARED ${SRC_LIST})）。
由于里面有静态库成分，所以编译链接时会报错，因此我们暂时先生成静态库。

1
2
3
4
5
6
# 当前文件夹中所有文件 别名 SRC_LIST
aux_source_directory(. SRC_LIST)
# 生成静态库
add_library(mprpc ${SRC_LIST})
# 依赖muduo库
target_link_libraries(mprpc muduo_net muduo_base pthread)

测试：

1
2
3
4
5
6
mrcan@ubuntu:~/mprpc/bin$ ./provider -i test.conf
rpcserver_ip: 127.0.0.1
rpcserver_port: 8000
zookeeper_ip: 127.0.0.1
zookeeper_port: 5000
RpcProvider Start Service at IP: 127.0.0.1, port: 8000

aux_source_directory存在的问题

~/mprpc/src下的CMakeLists.txt原本是如下定义的：

1
2
3
4
5
6
# 当前文件夹中所有文件 别名 SRC_LIST
aux_source_directory(. SRC_LIST)
# 生成静态库
add_library(mprpc ${SRC_LIST})
# 依赖muduo库
target_link_libraries(mprpc muduo_net muduo_base pthread)

aux_source_directory(. SRC_LIST)表示给当前文件夹下的所有内容起了别名SRC_LIST。
一开始构建、编译没什么问题，但后面发现如果我们给src目录增加.cc文件后再进行编译则无法找到这些新增的文件。

说明build只记录了当时src目录下的旧文件，而没有记录新增的文件。
所以我们还是这么写吧：

1
2
3
4
5
6
7
# 当前文件夹中所有文件 别名 SRC_LIST
set(SRC_LIST mprpcapplication.cc mprpcconfig.cc rpcheader.cc rpcprovider.cc)

# 生成静态库
add_library(mprpc ${SRC_LIST})
# 依赖muduo库
target_link_libraries(mprpc muduo_net muduo_base pthread)

调试

在顶级cmake写下：set(CMAKE_BUILD_TYPE "Debug")

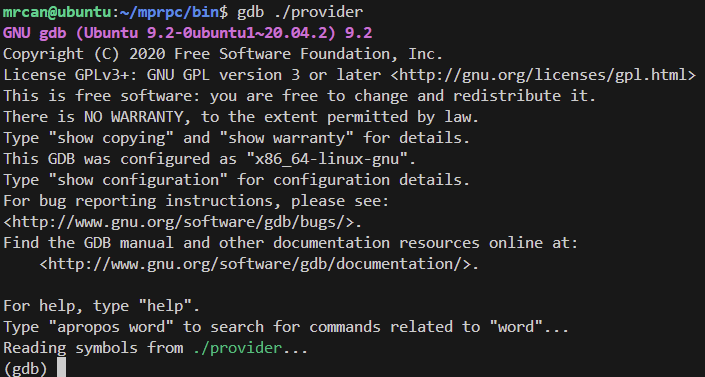

运行：

1
gdb ./provider


break加断点，由于我们是生成了so动态链接库，所以会有如下提示：

1
break mprpcconfig.cc:第n行

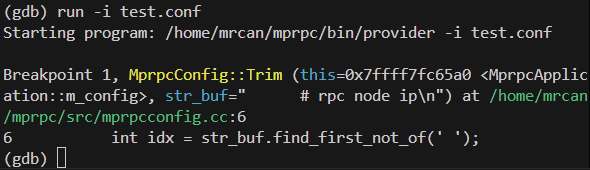

加完断点后，run，运行程序。（gdb调试时，如果有参数，正确启动方式是：run arg1 arg2）

1
run -i test.conf

结果：

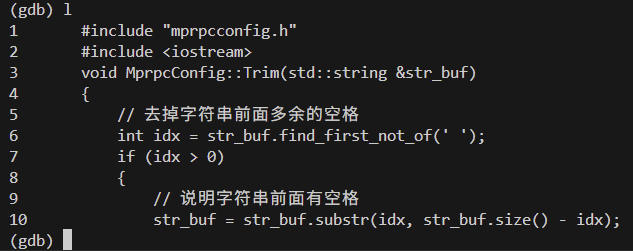

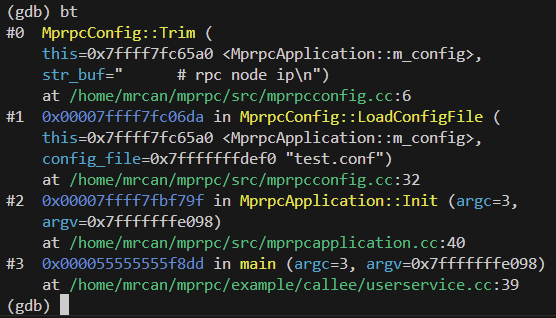

调试过程中，可以敲入bt查看栈帧信息，l查看源代码信息。
bt

l

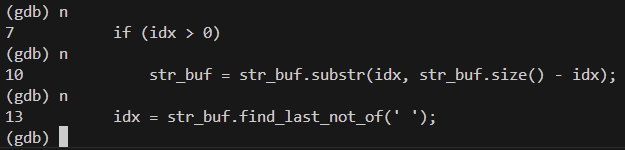

敲入n可以单步执行。

p + 变量名，可以打印变量的值。

q退出调试

zookeeper

channel一开始不知道服务节点的ip、port，需要先去查找。
